BACtwin

BACtwin in öffentlichen Gebäuden

Der Begriff „BACtwin“ steht für „Digitaler Zwilling in der Gebäudeautomation mit BACnet“ und orientiert sich am Digitalen Zwilling im Kontext von Industrie 4.0 und an BIM im Bauwesen.

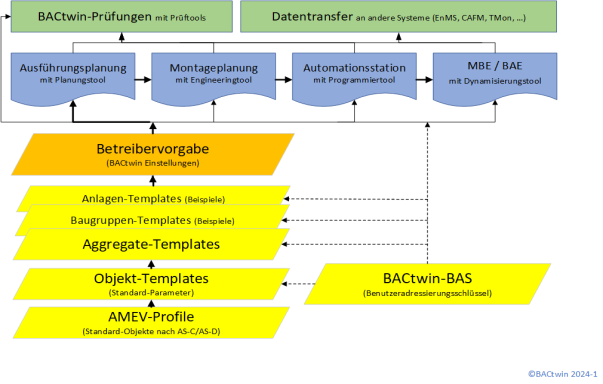

Das BACtwin-Datenmodell ist ein modulares Baukastensystem, das einen maschinen-lesbaren BAS (Benutzeradressierungssystem) in Anlehnung an VDI 3814 Blatt 4.1 nutzt. Vordefinierte Objekt- und Aggregate-Templates (Vorlagen) vereinfachen die BACnet-Anwendung bei Standardfunktionen und ermöglichen auch komplexe GA-Anwendungen.

Die BACtwin-Beschreibung erläutert die BACtwin-Bibliothek und gibt Hinweise für die BACtwin-Implementierungen. Kernstück ist jedoch die BACtwin-Bibliothek, deren Templates und Tabellen das BACtwin-Datenmodell (XLSX) definieren.

Das Datenmodell unterstützt medienbruchfreien Datenaustausch, ermöglicht automatisierte 1:1-Prüfungen und erhöht die Leistungsfähigkeit der GA-Planungs-, Engineering-Tools und Prüf-Tools deutlich.

Aus den Erfahrungen bei der Integration des BACtwin 2024 in GA-Planungstools und bei ersten Praxisanwendungen des BACtwin in GA-Projekten konnten sinnvolle Ergänzungen und mögliche Verbesserungen des BACtwin 2024 abgeleitet werden. Der AMEV AK BACtwin hat die Überarbeitung zügig abgeschlossen, so dass am 14.02.2025 das erste Update „BACtwin 2025“ veröffentlicht werden konnte.
